Как сделать конфигурацию подшипников электродвигателя более рациональной? Анализ профессионального руководства

Подшипники — это «вращающиеся суставы» электродвигателя, и более 40% его неисправностей вызваны неправильной конфигурацией подшипниковых узлов. В данной статье, основанной на практическом опыте, кратко анализируются ключевые моменты рациональной конфигурации подшипников электродвигателя, что поможет в точном подборе и предотвращении поломок.

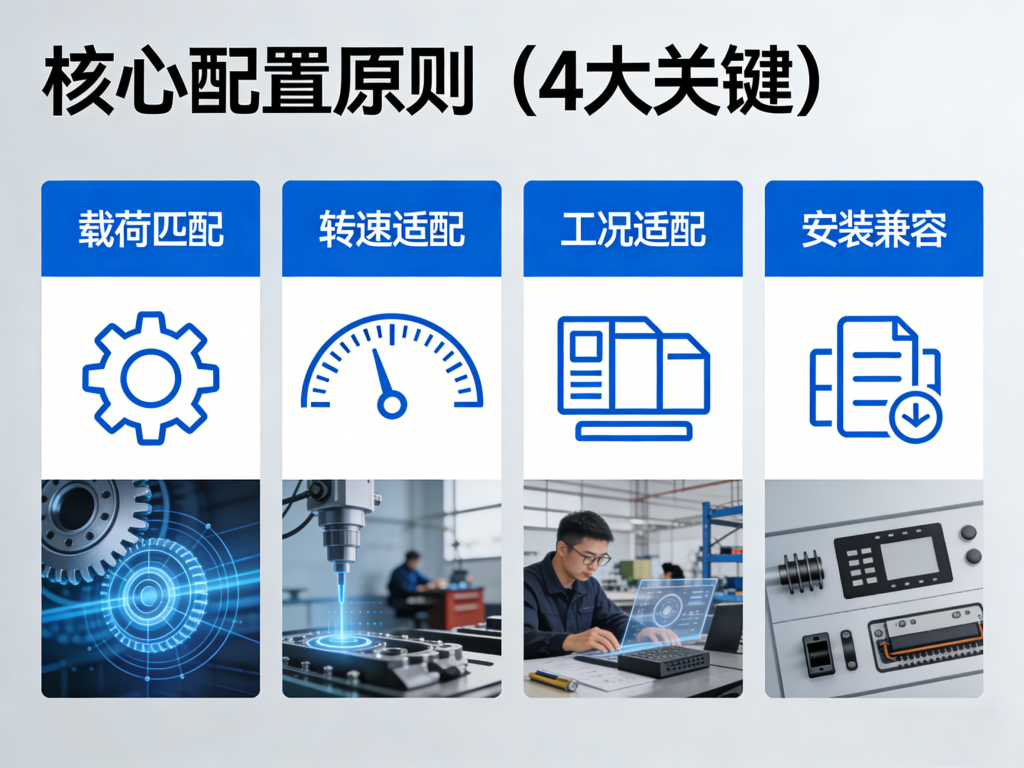

I. Основные принципы конфигурации (4 ключевых фактора)
Суть конфигурации заключается в «точном соответствии», а не в слепом выборе высококлассных моделей. Необходимо сбалансировать производительность и стоимость, опираясь на 4 основных принципа:
• Соответствие нагрузке: Для чисто радиальных нагрузок выбирайте радиальные шарикоподшипники или цилиндрические роликоподшипники; для комбинированных (радиальных + осевых) нагрузок — радиально-упорные шарикоподшипники или конические роликоподшипники; для тяжелых нагрузок и при деформации вала — сферические роликоподшипники или самоустанавливающиеся шарикоподшипники.
• Соответствие скорости: Для высоких скоростей (>3000 об/мин) выбирайте радиально-упорные шарикоподшипники или высокопрецизионные радиальные шарикоподшипники (с масляной смазкой); для средних скоростей (1000–3000 об/мин) — радиальные шарикоподшипники или цилиндрические роликоподшипники (с консистентной смазкой); для низких скоростей при тяжелых нагрузках (≤1500 об/мин) — сферические роликовые или упорные подшипники. При конфигурации необходимо оставлять запас по скорости в 20%–30%.
• Адаптация к условиям эксплуатации: для обычных подшипников стандартная термостойкость составляет ≤80°C, при высоких температурах (>80°C) следует выбирать термостойкие подшипники + консистентную смазку; в агрессивных средах (пыль/влага) выбирайте подшипники закрытого типа (защита ≥IP65); при ударных нагрузках выбирайте сферические роликовые или конические роликовые подшипники (с увеличенным зазором).
Совместимость при монтаже: при расстоянии между опорами вала >400 мм используйте схему «одна опора фиксированная, другая плавающая» (фиксированная опора обеспечивает осевое позиционирование, плавающая оставляет пространство для теплового расширения); при расстоянии ≤400 мм используйте схему «обе опоры фиксированные» (с предварительным осевым зазором 0,2–0,4 мм).

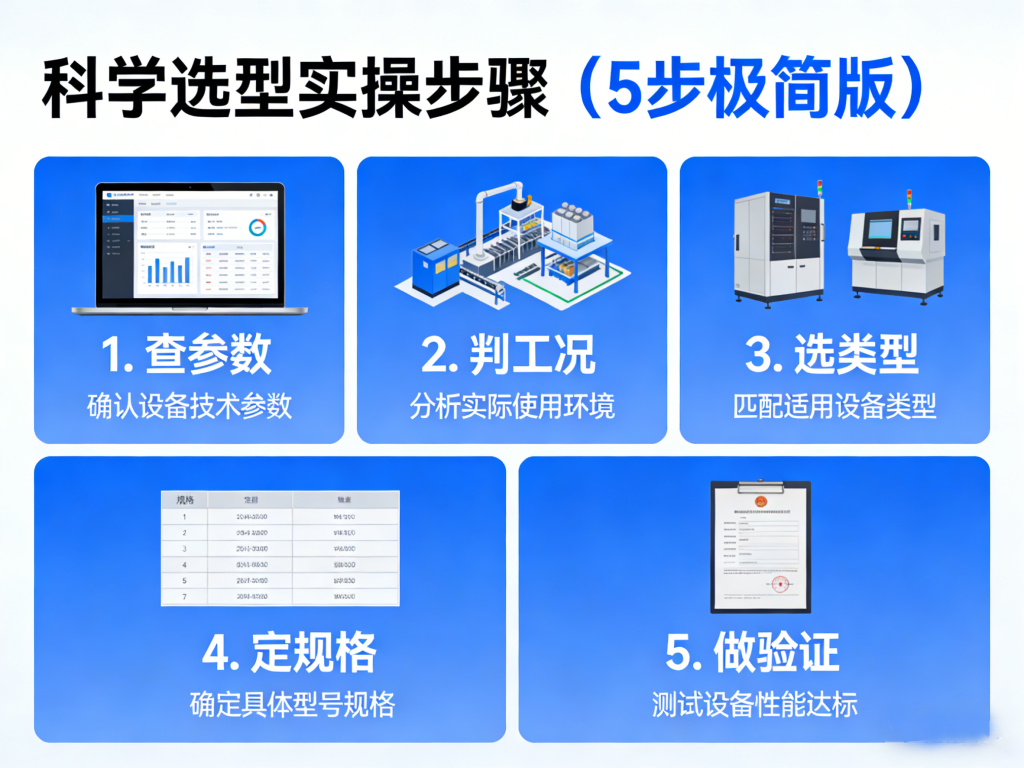

II. Практические шаги по научному подбору (упрощенная версия из 5 шагов)
1. Проверка параметров: выпишите мощность двигателя, скорость вращения, нагрузку, диаметр вала и условия эксплуатации, чтобы четко определить требования.
2. Определение условий работы: установите тип нагрузки и режим работы, чтобы очертить рамки выбора.
3. Выбор типа: следуя вышеуказанным принципам, отдавайте приоритет универсальным моделям (радиальные шарикоподшипники), при специфических условиях эксплуатации переходите к специализированным решениям.
4. Определение спецификаций: выбор модели подшипника, класса точности (стандартный P6, высокоскоростной P5+), способа уплотнения и подбор допусков под диаметр вала.
Проверка: расчет срока службы (≥20 000 часов) и проверка безопасности сопряжения.

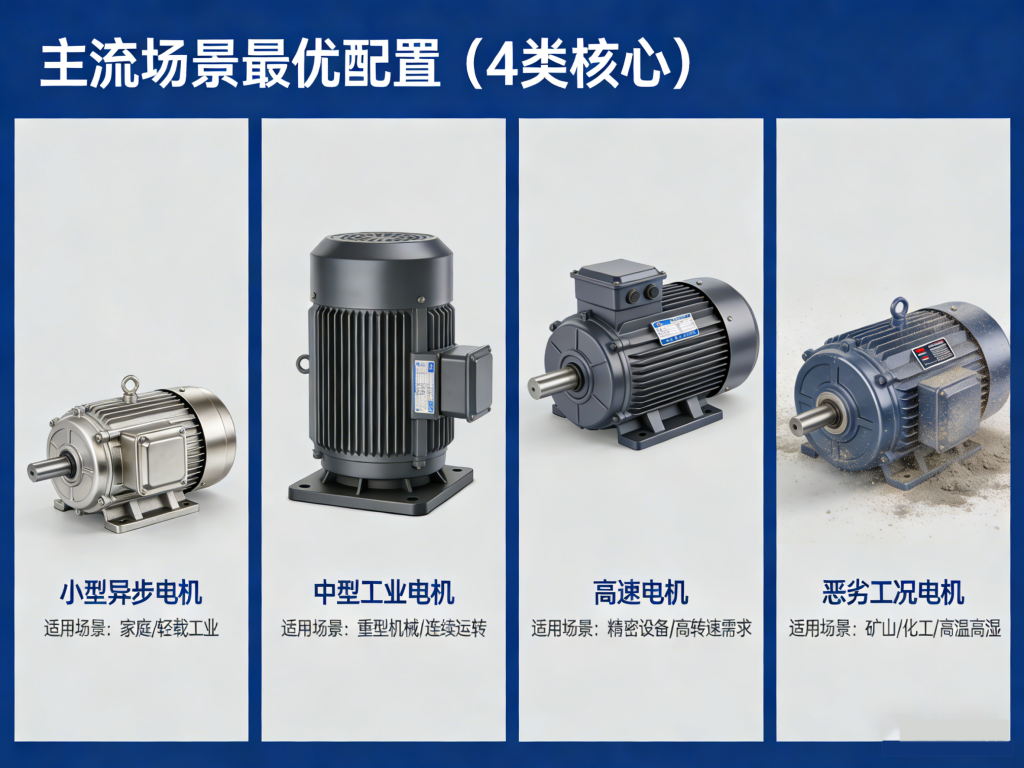

III. Оптимальные конфигурации для основных сценариев (4 ключевые категории)
• Малые асинхронные двигатели (0,55–15 кВт): радиальные шарикоподшипники (серия 62), класс точности P6, консистентная смазка, схема «одна опора фиксированная, другая плавающая».
• Средние промышленные двигатели (18,5–600 кВт): до 110 кВт используются радиальные шарикоподшипники, свыше 110 кВт — комбинация «цилиндрический роликовый + радиальный шариковый», консистентная или жидкостная смазка, монтаж по схеме «одна опора фиксированная, другая плавающая».
• Высокоскоростные двигатели (>3000 об/мин): радиально-упорные шарикоподшипники или высокопрецизионные радиальные шарикоподшипники, парная установка, жидкостная смазка, фиксация с двух сторон с тепловым зазором.
Электродвигатель для тяжелых условий эксплуатации: сферические роликовые/конические роликовые подшипники, уплотнение IP65+, высокотемпературная и устойчивая к загрязнениям консистентная смазка, компенсация деформации вала.
