Анализ базовой концепции управления двигателем в режиме постоянного крутящего момента

В промышленном производстве ключевым требованием к работе многих видов оборудования (таких как конвейеры, миксеры, экструдеры, механизмы подачи станков) является «постоянный крутящий момент». Это означает, что выходной крутящий момент двигателя остается неизменным, не подвергаясь влиянию скорости вращения или небольших колебаний нагрузки, что обеспечивает стабильность производственного процесса и соответствие продукции стандартам точности. Управление двигателем в режиме постоянного крутящего момента является основной технологией для обеспечения эффективной и надежной работы такого оборудования. Его суть заключается в использовании стратегий точного управления для балансировки крутящего момента двигателя и требований нагрузки, нейтрализации различных возмущающих факторов и поддержания стабильности выходного момента. В данной статье, опираясь на практический промышленный опыт, подробно рассматриваются основные принципы управления двигателем в режиме постоянного крутящего момента, чтобы помочь предприятиям понять основную логику и оптимизировать эффективность работы оборудования.

I. Для начала проясним: что такое работа двигателя с постоянным крутящим моментом?
Работа двигателя с постоянным крутящим моментом означает, что в заданном диапазоне скоростей (обычно в зоне постоянного момента ниже номинальной скорости), независимо от изменения скорости или небольших колебаний нагрузки, выходной крутящий момент всегда остается неизменным, а точность момента соответствует требованиям технологического процесса (обычно погрешность контролируется в пределах ±5%).
В отличие от работы с постоянной мощностью, ключевой особенностью работы с постоянным моментом является «неизменный крутящий момент при регулируемой скорости». Этот режим подходит для сценариев, требующих стабильного привода нагрузки — например, для конвейеров, где независимо от количества перемещаемого материала (небольших колебаний нагрузки) двигатель должен выдавать постоянный момент во избежание скопления материала или резкого изменения скорости транспортировки; смесителям же требуется постоянный момент для обеспечения равномерного перемешивания и предотвращения недостаточного смешивания из-за нехватки крутящего момента.

II. Основные цели управления при работе с постоянным моментом
Суть управления заключается в «стабилизации момента и устойчивости к возмущениям», что можно разделить на 3 ключевые цели, являющиеся отправными точками для всех последующих стратегий управления:
• Постоянство момента: в пределах заданного диапазона колебания выходного крутящего момента удерживаются в рамках допустимой погрешности и не изменяются существенно при изменении скорости или возмущениях нагрузки;
• Быстрая реакция: при резком изменении нагрузки (например, внезапная подача материала на конвейер) или корректировке скорости система управления способна быстро реагировать и своевременно компенсировать крутящий момент, предотвращая чрезмерные отклонения;
• Высокая энергоэффективность: при поддержании постоянного крутящего момента оптимизируется эффективность работы двигателя, снижается энергопотребление и исключаются потери энергии, вызванные ненадлежащим управлением.

III. Основная концепция управления работой двигателя с постоянным крутящим моментом (ключевой момент)

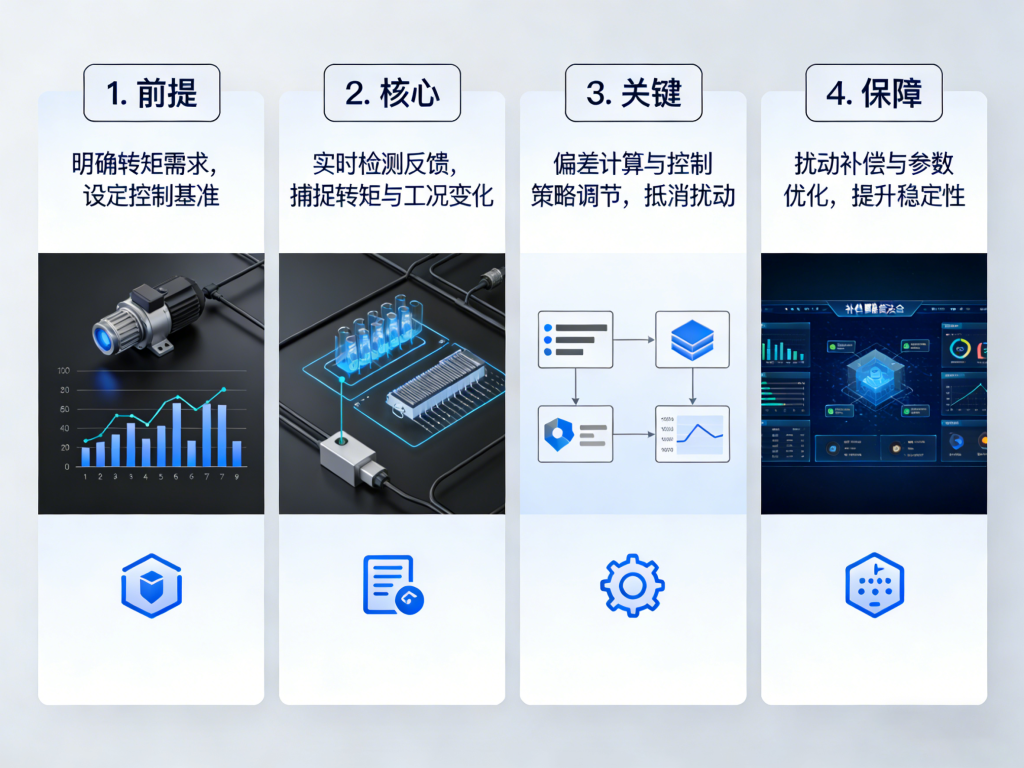

Общая концепция управления постоянным крутящим моментом заключается в принципе «сначала восприятие, затем оценка, после — регулировка». Постоянство крутящего момента достигается через замкнутый цикл управления: «установка параметров → обратная связь → расчет отклонения → точная регулировка». Процесс можно разделить на 4 основных этапа, которые логически последовательны и легко реализуемы на практике:
1. Предварительное условие: четкое определение требований к крутящему моменту и установка контрольных показателей
Первым шагом управления является «постановка цели», то есть определение необходимого значения постоянного крутящего момента двигателя (заданного значения) в соответствии с требованиями технологического процесса, а также определение диапазона регулирования скорости (зоны постоянного момента). Например, если конвейеру требуется постоянный крутящий момент 100 Н·м при диапазоне регулирования скорости 0–1500 об/мин, система управления должна зафиксировать заданное значение крутящего момента на уровне 100 Н·м и поддерживать его на протяжении всего этого диапазона скоростей.
В то же время необходимо выполнить инициализацию параметров управления на основе характеристик двигателя (номинальный крутящий момент, номинальный ток, сопротивление статора, индуктивность и т. д.), чтобы заложить основу для последующей регулировки. Этот шаг является необходимым условием для обеспечения точности управления и предотвращения отклонений крутящего момента из-за несоответствия параметров.
2. Ядро: мониторинг обратной связи в реальном времени, фиксация изменений крутящего момента и рабочих условий
Ключом к управлению с постоянным крутящим моментом является «восприятие изменений». С помощью различных детектирующих элементов в режиме реального времени собираются рабочие параметры двигателя, при этом особое внимание уделяется ключевым данным, связанным с крутящим моментом, что служит основой для регулирования. Основные объекты контроля включают:
• Контроль крутящего момента: с помощью датчиков крутящего момента в реальном времени фиксируется фактический выходной крутящий момент двигателя, который сравнивается с заданным значением для расчета отклонения;
• Контроль скорости вращения: с помощью энкодеров и других компонентов фиксируется фактическая скорость вращения двигателя для определения того, находится ли он в диапазоне работы с постоянным моментом, что позволяет избежать нестабильности момента из-за выхода скорости за допустимые пределы;
• Контроль нагрузки и тока: сбор данных о токе статора и ротора двигателя, а также сигналов изменения нагрузки (таких как колебания напряжения или внезапные скачки нагрузки) для прогнозирования тенденций изменения крутящего момента и заблаговременного выполнения компенсации.
Ключевыми требованиями к мониторингу являются «реальное время и точность». Частота измерений должна соответствовать скорости работы двигателя, чтобы своевременно фиксировать малейшие отклонения крутящего момента и изменения рабочих условий, обеспечивая запас времени для последующей регулировки.
3. Ключевой этап: расчет отклонения и настройка стратегии управления для компенсации возмущений
При обнаружении отклонения крутящего момента (несоответствия фактического момента заданному) или изменения рабочих условий система управления должна с помощью предустановленных стратегий скорректировать рабочие параметры двигателя. Это позволяет компенсировать возмущения и исправить отклонение момента, что является центральным звеном управления постоянным крутящим моментом.

Основная идея стратегий управления, широко используемых в промышленности, заключается в «регулировании по замкнутому циклу». С учетом различий в типах двигателей (асинхронные двигатели, синхронные двигатели с постоянными магнитами) к основным методам регулирования относятся:
• Асинхронные двигатели: используется «управление напряжением и частотой (V/F)» или «векторное управление». Управление V/F поддерживает постоянный крутящий момент за счет сохранения неизменного соотношения напряжения и частоты; этот метод прост в реализации, экономичен и подходит для сценариев со средними и низкими требованиями к постоянству момента. Векторное управление разделяет ток статора двигателя на ток возбуждения и ток крутящего момента; путем независимого регулирования тока крутящего момента достигается высокоточное управление постоянным моментом, что подходит для сценариев с высокими требованиями к точности (например, прецизионные станки).
• Синхронные двигатели с постоянными магнитами: используется «замкнутый контур управления моментом». Путем определения положения ротора и измерения тока напряжение и ток статора регулируются в режиме реального времени для точного управления выходным крутящим моментом. Этот метод обеспечивает более высокую скорость отклика и точность момента, что подходит для высокотехнологичного оборудования с постоянным крутящим моментом.
Основная логика регулирования такова: когда фактический крутящий момент ниже заданного значения, выходной ток двигателя увеличивается (или корректируются напряжение и частота) для повышения момента; когда фактический крутящий момент выше заданного значения, выходной ток уменьшается для снижения момента, тем самым постоянно поддерживая крутящий момент в заданном диапазоне.

4. Гарантия: компенсация возмущений и оптимизация параметров для повышения стабильности
В промышленных условиях на работу двигателя влияют различные возмущения (например, колебания напряжения в сети, резкие изменения нагрузки, перепады температуры окружающей среды). Одной лишь базовой регулировки с обратной связью недостаточно для полной компенсации этих воздействий, поэтому необходимо добавить этап «компенсации возмущений», чтобы усовершенствовать логику управления:
• Компенсация возмущений нагрузки: предварительное прогнозирование тенденций изменения нагрузки (например, по сигналу подачи материала на конвейер) и заблаговременная регулировка крутящего момента во избежание его резких колебаний при внезапном изменении нагрузки;
• Компенсация напряжения/температуры: автоматическая корректировка параметров управления (например, компенсация напряжения, коррекция температурного коэффициента сопротивления) при колебаниях сетевого напряжения или повышении температуры двигателя для обеспечения точности управления крутящим моментом;
• Самоадаптивная оптимизация параметров: автоматическая настройка параметров управления (например, параметров ПИД-регулятора) с помощью алгоритмов для адаптации к требованиям крутящего момента в различных рабочих условиях, что повышает стабильность и адаптивность управления.

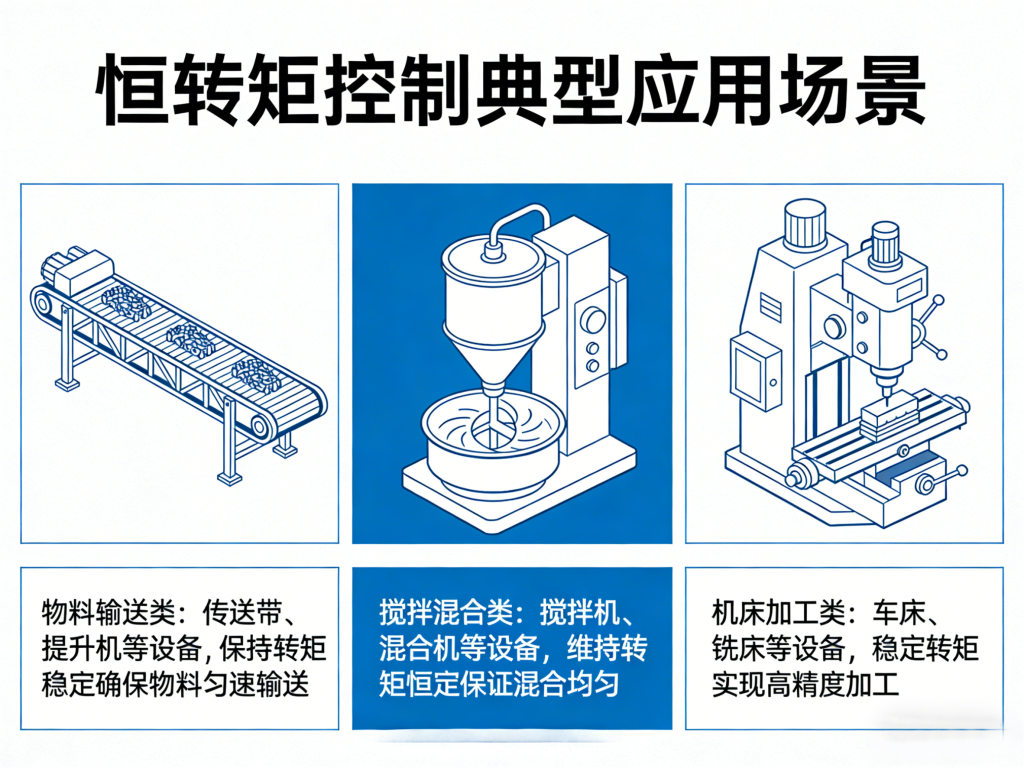

5. Типичные сценарии применения управления с постоянным крутящим моментом
Управление с постоянным крутящим моментом широко применяется в различных видах промышленного оборудования, основные сценарии включают:
• Транспортировка материалов: ленточные конвейеры, винтовые конвейеры; требуется постоянный крутящий момент во избежание скопления материала и неравномерной скорости транспортировки;
• Перемешивание и смешивание: мешалки, миксеры; требуется постоянный крутящий момент для обеспечения равномерного смешивания материалов и предотвращения недостаточного перемешивания из-за нехватки крутящего момента;
• Металлообрабатывающее оборудование: механизмы подачи станков, расточные станки; требуется постоянный крутящий момент для обеспечения точности обработки и предотвращения отклонений в размерах заготовки из-за колебаний момента в процессе резания;
• Другие сценарии: экструдеры, намоточные машины (на низких скоростях), подъемники; во всех случаях требуется привод с постоянным моментом для обеспечения стабильной работы оборудования.

6. Заключение: Точное управление для эффективного промышленного производства
Основная концепция управления двигателем в режиме постоянного момента по своей сути заключается в том, что «постоянство момента является ядром, управление с замкнутым контуром — средством, а компенсация возмущений — гарантией». Благодаря полной логике «установка эталона → обратная связь → регулировка и оптимизация» обеспечивается стабильный выходной крутящий момент двигателя.
Высококачественные решения для управления постоянным крутящим моментом не только обеспечивают стабильность технологических процессов и повышают точность продукции, но и снижают энергопотребление двигателей, продлевают срок службы оборудования, сокращают затраты на эксплуатацию и обслуживание, а также повышают эффективность производства. Опираясь на многолетний опыт в области технологий управления электродвигателями, мы предлагаем индивидуальные решения для поддержания постоянного момента в соответствии с потребностями различных отраслей и оборудования. Наши решения совместимы с асинхронными двигателями, синхронными двигателями с постоянными магнитами и другими типами машин, помогая предприятиям достигать высокой эффективности, стабильности и энергосбережения в производстве.
