【Обязательно к прочтению】 «Невидимый убийца» электродвигателя — один провод может уничтожить все оборудование!

Вступление

На одной из шахт внезапно остановился двигатель мощностью 500 кВт. После долгой проверки выяснилось: причиной стал обрыв одного незаметного выводного провода!

В этой статье мы раскроем секрет: как этот с виду обычный «кровеносный сосуд» превращается в «бомбу замедленного действия» под воздействием высоких температур, вибрации, химической коррозии и коронных разрядов?

1️⃣ Почему выводные провода — это не обычные провода?

Выводной провод двигателя подобен «главной артерии»: он проводит высокое напряжение и большие токи, при этом условия его эксплуатации гораздо суровее, чем у обычной бытовой электропроводки.

2️⃣Четыре «особые миссии»

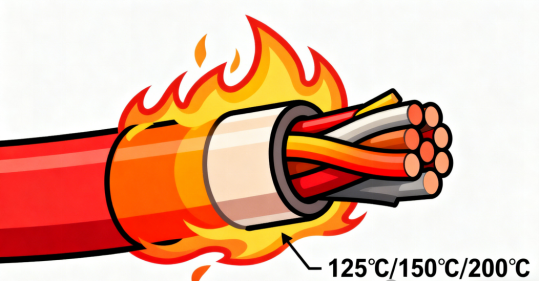

🔥Термостойкость — испытание «Огненной горой»

• Ключевая проблема: температура внутри двигателя может превышать 100°C, изоляционный слой обычных проводов быстро стареет и трескается.
• Специальные требования: использование силиконового каучука, полиолефина и других высокотермостойких материалов, способных сохранять стабильность в течение длительного времени при температурах 125°C / 150°C / 200°

Схема термостойких материалов

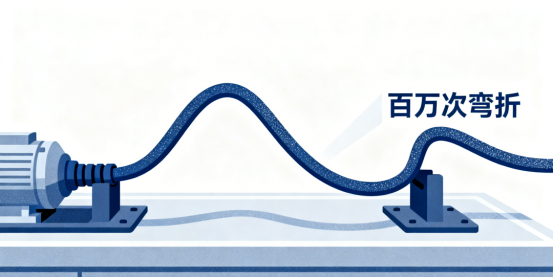

🤸‍♀️ Гибкость и виброустойчивость — искусство «танца» с вибрацией

• Основная проблема: частые вибрации и изгибы двигателя с частотно-регулируемым приводом приводят к усталостному разрушению жестких проводов.
• Специальные требования: многожильная структура из тонких нитей, гарантирующая отсутствие повреждений при миллионах циклов изгиба и свободное растяжение вместе с вибрацией.

Схема гибкости и виброустойчивости

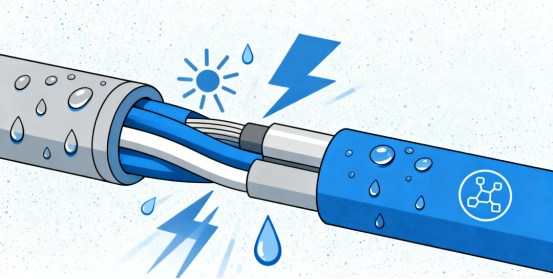

🛡️ Химическая и погодная стойкость — не боится «масла, грязи и непогоды»

• Ключевая проблема: постоянное воздействие масел, кислот, щелочей и ультрафиолета в горнодобывающей, химической и наружной средах.
• Специальные требования: внешняя оболочка должна обладать стойкостью к маслам, растворителям, гидролизу и ультрафиолету (например, соответствие стандартам тестирования ASTM D4329, ASTM D471).

Схема химической стойкости

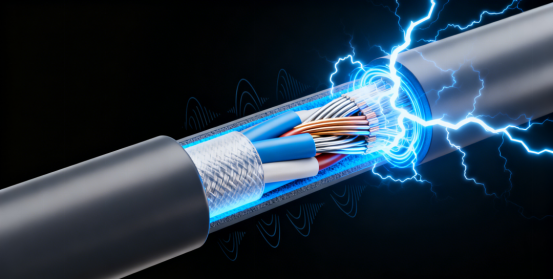

⚡ Короностойкость и ударопрочность — борьба с «невидимым убийцей»

• Основная проблема: Высоковольтный коронный разряд при частотно-регулируемом импульсе разрушает изоляцию, а пусковые токи создают повышенную нагрузку на саму конструкцию кабеля.
• Специальные требования: Использование короностойких изоляционных материалов + усиленная конструкция для стабильного выдерживания высокочастотных импульсов и скачков тока.

Схема короностойкости

3️⃣ Последствия неправильного выбора: важно всё

• Резкое падение эффективности, огромный рост энергопотребления, частые «ложные остановки» производственной линии
• Короткое замыкание и возгорание, перегорание обмоток, огромные расходы на ремонт плюс убытки от длительного простоя
• Риск несчастных случаев на производстве значительно возрастает, и завод несет огромные расходы по выплате компенсаций

Схема случая простоя

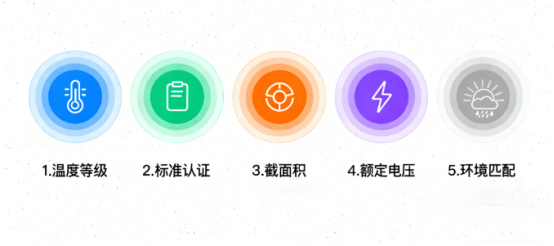

4️⃣ Совет эксперта: как выбрать «сосуды» для двигателя?

1. Определите температурный класс

• Class F (155°C), Class H (180°C), Class R (200°C) — выбирайте подходящий вариант

1. Проверка сертификации по стандартам

• IEC 60216, UL1581, GB/T 12706, IEC 60851-3 (короностойкость)

1. Обратите внимание на калибр провода и нагрузочную способность по току

• Площадь поперечного сечения, номинальное напряжение (300 В / 600 В / 1 кВ)

1. Соответствие условиям эксплуатации

• Для сред с повышенным содержанием кислот и щелочей выбирайте химически стойкую оболочку, для наружного применения — материалы с защитой от УФ-излучения

1. Полевые испытания

• Перед установкой проведите испытания на изгиб, утечку тока и сопротивление петли, чтобы гарантировать соответствие стандартам при вводе в эксплуатацию.
