Почему двигатель всегда «дрожит» в момент запуска или отключения питания? Истина кроется в этих деталях

В заводских цехах, на строительных площадках и даже в бытовой технике двигатели являются незаменимым «сердцем силы». Внимательные люди замечают, что в момент запуска или отключения питания двигатель часто заметно вздрагивает, что иногда сопровождается легким посторонним шумом. Является ли это нормальным явлением или сигналом о неисправности? Какие принципы стоят за этим? Сегодня мы поможем вам разобраться во всем раз и навсегда!

Прежде всего, проясним: дрожь в момент запуска/отключения не обязательно является неисправностью. В большинстве случаев легкое вздрагивание двигателя в эти моменты нормально и представляет собой «переходную реакцию» в процессе переключения мощности. Однако если вибрация сильная, продолжительная или сопровождается запахом гари и необычным шумом, это может быть предупреждением о поломке, требующим своевременной проверки.

Далее мы разберем причины дрожи отдельно для двух сценариев: при запуске и при отключении питания.

I.Момент запуска: период нестабильности «взвода мощности»

При запуске двигателя происходит резкий переход из «состояния покоя» в «состояние высокоскоростного вращения». В этом процессе передача мощности и формирование магнитного поля находятся на стадии нестабильности, а вибрация в основном вызвана следующими 4 аспектами:

1. Пусковой ток: реактивная сила «резкого рывка» магнитного поля

В момент запуска двигателя ротор еще не вращается, а индуктивное сопротивление обмоток статора крайне мало. Это создает «пусковой ток» (обычно в 5–8 раз превышающий номинальный), который значительно больше рабочего тока.

Мощный электрический ток создает в статоре мгновенно усиливающееся магнитное поле. Электромагнитный момент этого поля, воздействующий на ротор, нарастает не плавно, а в виде «импульсных» толчков. Это приводит к неравномерному распределению сил на роторе в начальный момент пуска, что, в свою очередь, вызывает вибрацию всего агрегата.

Это можно сравнить с попыткой сдвинуть с места неподвижный автомобиль: в самом начале трудно приложить усилие равномерно, и кузов слегка раскачивается, пока скорость не стабилизируется и движение не станет плавным. Вибрация при запуске двигателя имеет схожий принцип.

2. «Мертвая точка» ротора: кратковременное отсутствие баланса сил

На сердечнике ротора двигателя имеется несколько пазов. Когда ротор находится под определенным углом, электромагнитный момент статора, воздействующий на него, достигает «минимального значения» или даже приближается к нулю — это положение называется «мертвой точкой пуска». В этот момент двигателю необходимо преодолеть данный угол с помощью пусковой обмотки (в однофазных двигателях) или внешней силы. В процессе преодоления этой точки резкое изменение крутящего момента вызывает эффект «запинания и рывка», что проявляется как отчетливая вибрация.

3. Механическое сопряжение: «удар при притирке» при переходе от статики к движению

Между ротором двигателя, подшипниками, выходным валом и нагрузкой (например, водяным насосом или вентилятором) существуют механические соединения. После длительного простоя:

• Смазка внутри подшипников может затвердеть или распределиться неравномерно, поэтому внезапное вращение в момент запуска вызывает легкое «сухое трение».
• Если имеется небольшое отклонение соосности выходного вала и муфты, оно незаметно в неподвижном состоянии, но динамический удар при запуске усиливает это отклонение, вызывая дрожание.

4. Способ запуска: «жесткий удар» при прямом пуске против «плавного перехода» при мягком пуске

• Прямой пуск: работа на полном напряжении сразу после включения питания; сильные скачки тока и колебания крутящего момента, заметная вибрация.
• Мягкий пуск / частотный пуск: постепенное повышение напряжения или частоты; ток и крутящий момент нарастают плавно, вибрация значительно снижается.

II.Момент отключения питания: инерционные колебания при «внезапной потере тяги»

При отключении питания магнитное поле статора двигателя внезапно исчезает, однако ротор продолжает вращаться на высокой скорости по инерции. Этот процесс «потери мощности» вызывает обратную вибрацию, обусловленную тремя основными причинами:

1. Остаточная намагниченность и обратный индукционный ток: «афтершоки» магнитного поля

После отключения питания в сердечнике статора сохраняется небольшая «остаточная намагниченность». Вращающийся ротор пересекает эти линии остаточной магнитной индукции, что наводит в обмотках статора обратный ток. Это создает слабое обратное магнитное поле, которое взаимодействует с инерционным вращением ротора, формируя «тормозной момент». Внезапное появление такого противодействующего момента вызывает мгновенное колебание скорости ротора, что приводит к дрожанию двигателя.

2. «Обратная тяга» нагрузки: взаимодействие инерции

Электродвигатель обычно приводит в действие такие нагрузки, как вентиляторы или водяные насосы, которые также обладают инерцией во время работы. После отключения питания двигатель теряет движущую силу, но инерция нагрузки в свою очередь «тянет» ротор двигателя, заставляя его продолжать вращение. Эта сила обратной тяги взаимодействует с собственным тормозным моментом двигателя, что приводит к нестабильности сил, действующих на ротор, и, как следствие, вызывает вибрацию. Чем больше масса нагрузки, тем заметнее может быть эта вибрация.

3. «Отдача» механической конструкции: последние колебания перед остановкой

В процессе постепенного замедления двигателя от высокоскоростного вращения до полной остановки в таких механических узлах, как подшипники, муфты и основания, возникает микроскопическая «упругая отдача» из-за изменения скорости. Например, резиновые виброизоляторы основания сжимаются во время работы, а после отключения питания давление сбрасывается, что вызывает легкую отдачу, приводящую к встряхиванию двигателя.

III. Как отличить «нормальную вибрацию» от «неисправности»? 3 критерия оценки

Внимание: при появлении признаков вибрации из-за неисправности необходимо немедленно остановить оборудование для проверки!

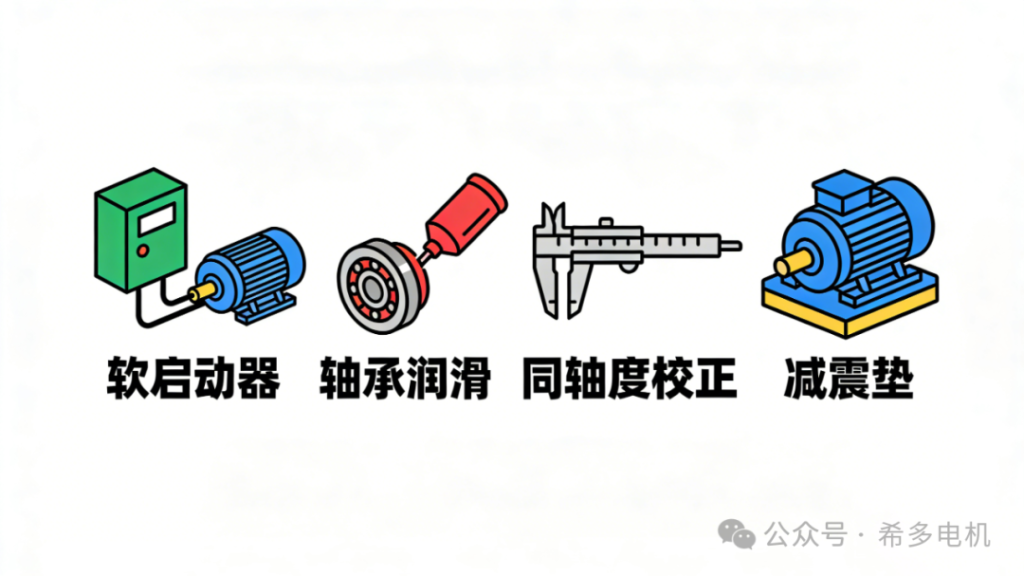

 IV: Советы по уменьшению вибрации при запуске и отключении питания

• Совет 1: Установите устройство плавного пуска или частотно-регулируемый привод для мощных двигателей, чтобы обеспечить плавный запуск и остановку.
• Совет 2: Регулярно проверяйте состояние смазки подшипников, своевременно добавляйте или заменяйте консистентную смазку.
• Совет 3: Отрегулируйте соосность двигателя и нагрузки, чтобы избежать механических перекосов.

Совет №4: Установите на основание двигателя подходящие виброизоляционные прокладки для поглощения ударов при запуске и остановке

Заключение

Рывок двигателя в момент запуска или отключения питания по своей сути является результатом совместного воздействия «колебаний электромагнитного момента» и «механической инерции», поэтому о небольшом дрожании беспокоиться не стоит.

Однако если возникает ситуация, когда вибрация «длится долго, имеет большую амплитуду или сопровождается посторонним шумом», необходимо своевременно провести диагностику, чтобы не допустить перерастания мелкой проблемы в серьезную поломку.

Сталкивались ли вы с вибрацией двигателя на практике? Было ли это нормальным явлением или неисправностью? Приглашаем вас поделиться своим опытом в комментариях!
