Конец «аномальному выгоранию» подшипников: полное руководство по поиску причин и защите от валтовых токов

Введение: типичный цикл неисправности
Сценарий: двигатель насоса мощностью 132 кВт с частотно-регулируемым приводом на химическом заводе, частые поломки новых подшипников.
Циклический процесс:
1. После примерно 380 часов работы первого комплекта подшипников температура резко возросла, и произошло заклинивание, сопровождавшееся посторонним шумом в виде «треска».
2. Проверка смазки, центровки и нагрузки не выявила отклонений; неисправность была классифицирована как «случайный» дефект качества, и подшипник был заменен.
3. Второй комплект подшипников вышел из строя аналогичным образом примерно через 350 часов работы.
4. Когда на третьем комплекте подшипников снова возникли аномалии, команда осознала, что это системная проблема, а не случайный сбой.
Переломный момент: тщательный осмотр третьего поврежденного подшипника раскрыл истину.

I. Диагностика: три ключевых доказательства для идентификации валовых токов
Доказательство 1: Морфология электроэрозии на дорожках качения (микроскопические признаки)
 Эрозионные кратеры: большое количество равномерно распределенных микроскопических оплавленных углублений.
 Рифление (Fluting): равноудаленные желобчатые текстуры вдоль окружности дорожки качения.
Ключевой вывод: одновременное появление «питтинга и рифления» является явным признаком повреждения подшипника валовыми токами.
Доказательство 2: Локализация пути в зоне повреждения (макроскопические характеристики)
Повреждения строго ограничены зоной контакта тел качения с дорожками качения, при этом места повреждений на внутреннем и наружном кольцах соответствуют друг другу. Это указывает на то, что ток замыкает цепь по пути наименьшего сопротивления (через тела качения).
Быстрая диагностика: повреждения при механических неисправностях чаще всего имеют неправильную форму или вызваны неравномерной нагрузкой; электроэрозионные повреждения, напротив, точно симметричны зоне нагрузки.
Доказательство 3: Характерные признаки процесса выхода из строя
1. Ранняя стадия: может сопровождаться слабыми звуками разрядов (шипение/треск).
2. Средняя стадия: аномальное ускорение роста температуры, при этом эффект охлаждения после добавления смазки незначителен.
3. Поздняя стадия: резкий скачок температуры, быстрая блокировка (заклинивание).
Ключевой тезис: «Аномальное повышение температуры + неэффективность добавления смазки» — это основные предвестники, позволяющие отличить электроэрозию от чисто механических неисправностей.

II. Первопричина: откуда берется валовый ток? (В фокусе — частотно-регулируемый привод)

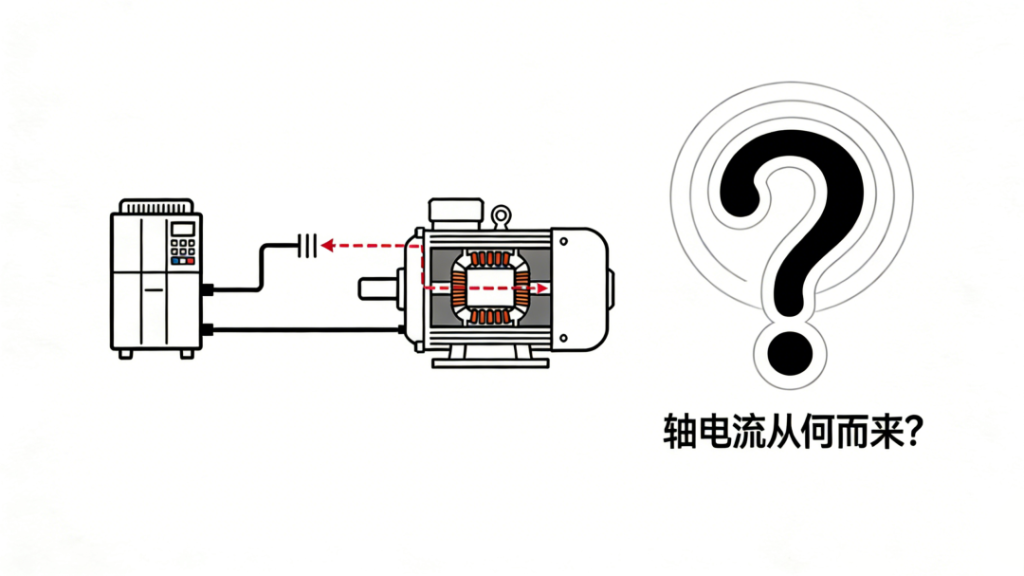

Основной причиной является синфазное напряжение, создаваемое частотно-регулируемым преобразователем (ЧРП). Это напряжение через паразитную емкость двигателя индуцирует напряжение на валу.
Процесс: когда напряжение на валу превышает диэлектрическую прочность масляной пленки подшипника (обычно всего 10–30 В), происходит пробой пленки и образуется проводящий путь: ток течет через подшипник (внутреннее кольцо → тела качения → внешнее кольцо → станина) к заземлению. Непрерывные разряды приводят к электроэрозии дорожек качения.
Заключение: в системах с частотно-регулируемым приводом валовый ток является неустранимым системным риском. При отсутствии защиты электрокоррозия подшипников практически неизбежна.

III. Защита: четырехступенчатая стратегия системного реагирования
Уровень 1: Отвод и разрядка (самое быстрое решение на месте)
 Меры: Установка устройств заземления вала (угольные щетки / контактные кольца).
 Ключевые моменты: Обеспечение пути разряда с низким импедансом для напряжения на валу. Требуется регулярное техническое обслуживание для обеспечения хорошего контакта.
Уровень 2: Физическая блокировка (эффективная модернизация конструкции)
 Меры: Использование изолированных подшипников или гибридных керамических подшипников (с керамическими телами качения).
 Ключевые моменты: Физическое прерывание пути прохождения тока. Обратите внимание, что сопутствующие компоненты (например, энкодеры) также должны быть изолированы.
Уровень 3: Устранение первопричины (самое радикальное решение)
Меры: Установка dV/dt-фильтра или синусоидального фильтра на выходе частотно-регулируемого привода.
Ключевые моменты: Подавление синфазного напряжения в источнике, устранение причины возбуждения. Одновременная защита изоляции двигателя.
Уровень 4: Прогнозный мониторинг (дополнение к интеллектуальной эксплуатации и техническому обслуживанию)
Меры: Внедрение мониторинга состояния, отслеживание характерных спектров вибрации и тенденций скорости повышения температуры.
 Ключевой момент: используется для раннего предупреждения и реализации предиктивного обслуживания.

Заключение и контрольный список действий
Повторяющееся «аномальное» выгорание подшипников чаще всего является сигналом системного риска, связанного с подшипниковыми токами. Решение заключается в переходе от пассивного ремонта к активной защите.

Действуйте немедленно:
1. Научитесь распознавать: при повторном возникновении необъяснимых повреждений подшипников в первую очередь проверяйте наличие «кратеров и рифления».
2. Обновите стандарты: включите защиту от подшипниковых токов в критерии выбора и технического обслуживания двигателей с частотно-регулируемым приводом.
3. Системный подход: комбинируйте и применяйте вышеуказанные четыре уровня стратегий защиты в зависимости от конкретной ситуации.
