Распространенные неисправности подшипников электродвигателей: усталостное выкрашивание и износ — полное руководство по идентификации и устранению

Электродвигатель является сердцем промышленного производства, а подшипники — его ключевыми компонентами, состояние которых напрямую влияет на стабильность и срок службы двигателя. Усталостное выкрашивание и износ являются наиболее частыми неисправностями подшипников, которые при несвоевременном устранении могут привести к убыткам из-за простоев.

В данной статье рассматриваются эти две неисправности в трех основных аспектах: идентификация, причины возникновения и способы решения, представляя собой практическое руководство по эксплуатации и техническому обслуживанию.

I.Усталостное выкрашивание: «хроническое перенапряжение» подшипника

Усталостное выкрашивание (питтинг) — это отслоение металлического поверхностного слоя тел качения или дорожек качения под воздействием циклических нагрузок. Оно относится к неисправностям, вызванным длительным износом: на начальной стадии симптомы скрыты, но на поздних этапах оно носит разрушительный характер.

1. Идентификация: как быстро обнаружить усталостное выкрашивание?

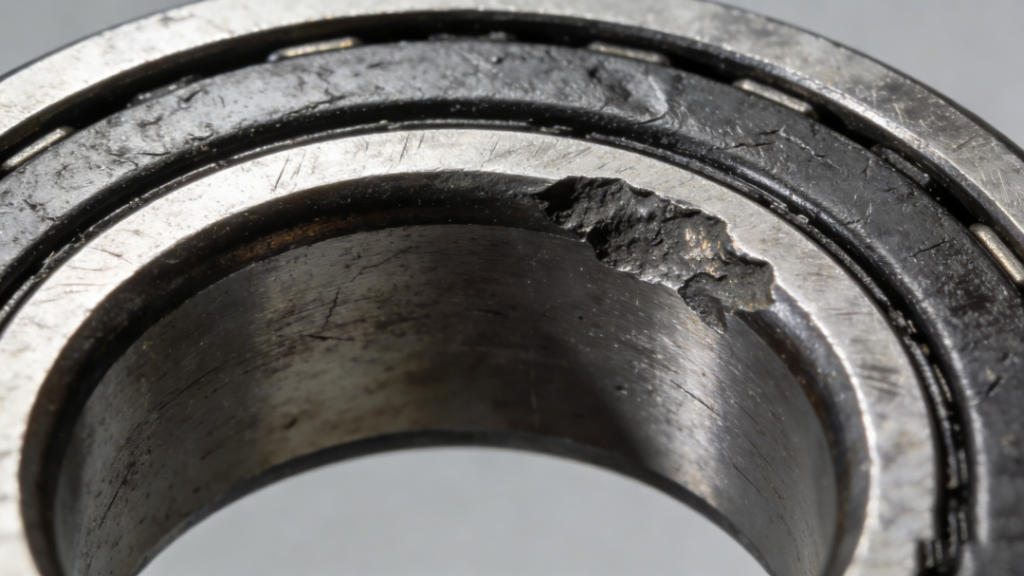

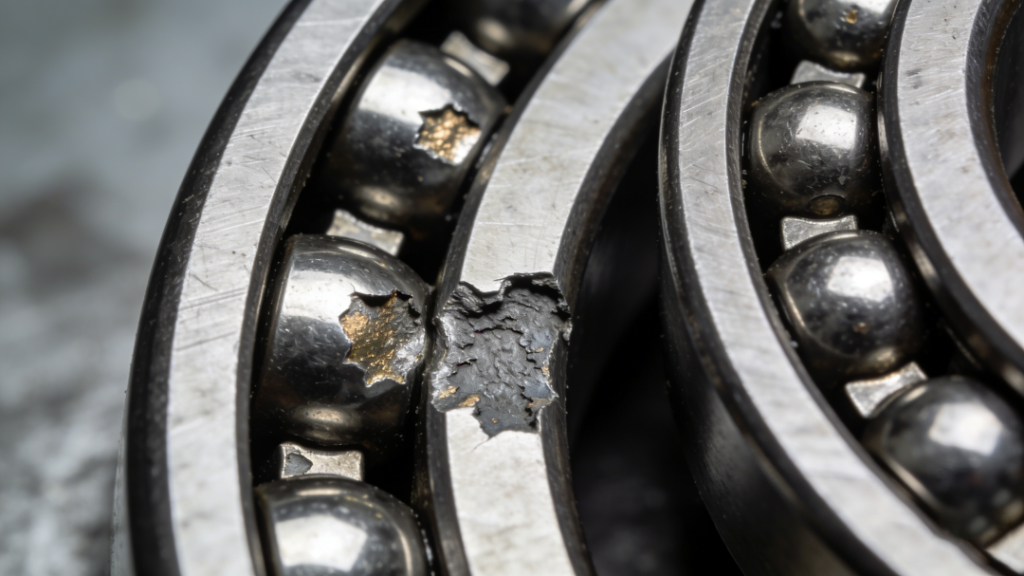

• Внешний осмотр: на дорожках или телах качения появляются выемки, напоминающие «рыбью чешую», сопровождающиеся легким окислительным изменением цвета; в тяжелых случаях отдельные раковины сливаются в сплошные участки.
• Сигналы при работе: на начальном этапе — легкая периодическая вибрация и шум, на позднем этапе — усиление вибрации и шума, постоянное повышение температуры подшипника.
• Инструментальная диагностика: в спектре вибрации появляются пики, соответствующие характерным частотам подшипника, интенсивность которых со временем растет.

2. Причины: почему возникает усталостное выкрашивание?

Основной причиной является циклическая нагрузка, превышающая предел выносливости материала, что конкретно подразделяется на:

• Аномальная нагрузка: перегрузка двигателя, дисбаланс ротора или плохая центровка приводят к тому, что подшипник подвергается дополнительным нагрузкам, ускоряющим усталость металла.
• Неправильный монтаж: чрезмерный натяг при посадке или удары во время установки вызывают микроповреждения дорожек качения, которые становятся очагами отслаивания.
• Нарушение смазки: неправильный выбор типа или дозировки смазки, а также ее старение препятствуют формированию эффективной масляной пленки, что усиливает усталостный износ.
• Дефекты материала/изготовления: несоответствие качества материала подшипника, термической обработки или точности обработки стандартам снижает установочный ресурс.

3. Меры по устранению: Решения при усталостном выкрашивании

• Мера 1: Своевременная замена: при обнаружении признаков выкрашивания немедленно остановите оборудование и замените подшипник, чтобы избежать вторичных поломок из-за попадания обломков.
• Мера 2: Устранение первопричины: проверьте балансировку ротора, центровку муфт и проанализируйте нагрузку, чтобы избежать перегрузок.
• Мера 3: Оптимизация смазки: выбирайте подходящую смазку в соответствии с условиями эксплуатации, регулярно пополняйте и заменяйте ее.
• Мера 4: Использование высококачественных подшипников: отдавайте приоритет известным брендам, подбирайте модели в соответствии с условиями эксплуатации.

Практический пример: усталостное выкрашивание двигателя штамповочного пресса

На заводе по производству автокомпонентов двигатель штамповочного пресса часто демонстрировал повышенную вибрацию и аномальный шум во время работы. На начальном этапе этому не уделили должного внимания, ограничившись простым добавлением пластичной смазки. Через неделю двигатель внезапно остановился. После разборки было обнаружено, что дорожки качения подшипника покрыты питтингом в форме «рыбьей чешуи», а тела качения серьезно повреждены. Проверка показала, что двигатель длительное время работал в режиме перегрузки, а отклонение центровки муфты превышало норму, что привело к воздействию дополнительных циклических нагрузок на подшипник и, в конечном итоге, вызвало усталостное выкрашивание. После замены на высококачественные подшипники, проведения центровки и регулировки нагрузки двигатель вернулся к стабильной работе, и подобные неисправности больше не возникали.

II.Износ: «истирание и эрозия» подшипника

Износ — это потеря материала на поверхности подшипника в результате трения или воздействия инородных частиц. Он относится к прогрессирующим неисправностям: на начальном этапе увеличивается зазор, а на поздних стадиях это приводит к эксцентриситету ротора и усилению вибрации.

1. Идентификация: ключевые моменты для распознавания износа

• Визуальный осмотр: дорожки качения или тела качения становятся шероховатыми и теряют блеск, при сильном износе видны следы истирания и канавки; при абразивном износе заметны царапины и вмятины.
• Рабочий сигнал: появление постороннего шума (гула) при увеличении зазора, рост вибрации и температуры.
• Проверка зазора: радиальный/осевой зазор превышает предельные значения производителя, что свидетельствует о сильном износе.

2. Причины: основные причины неисправностей, связанных с износом

• Недостаточная смазка: нехватка, старение консистентной смазки или разрушение масляной пленки, что приводит к сухому или полусухому трению.
• Попадание инородных тел: пыль, железная стружка и другие частицы попадают в подшипник, либо смазка содержит примеси, что приводит к абразивному износу.
• Ошибки при монтаже: чрезмерный зазор в сопряжении приводит к трению скольжения, либо при установке заносятся загрязнения.
• Тяжелые условия эксплуатации: высокая температура, высокая влажность и запыленность ускоряют старение смазки и проникновение инородных тел.

3. Меры: устранение и профилактика неисправностей, связанных с износом

• Мера 1: Замена и очистка: своевременно производите замену при превышении зазоров или наличии следов износа, влияющих на работу; перед заменой очищайте корпус подшипника.
• Мера 2: Усиление уплотнения: проверяйте и заменяйте уплотнительные устройства, устанавливайте дополнительную защиту в условиях сильной запыленности.
• Мера 3: Регламентированная смазка: регулярно проверяйте и заменяйте консистентную смазку, содержите заправочные отверстия в чистоте, подбирайте тип смазки в соответствии с условиями эксплуатации.
• Мера 4: Оптимизация монтажа и обслуживания: обеспечивайте точность установки, проводите регулярные осмотры для устранения дисбаланса ротора и других проблем.

📌 Практический пример: износ вентиляционного двигателя

На заводе строительных материалов вентиляционный двигатель, установленный в цехе с высоким содержанием пыли, через полгода эксплуатации начал демонстрировать повышенную температуру подшипников и колебания скорости вращения. При разборке и осмотре на дорожках качения подшипников были обнаружены явные следы износа и частицы пыли, а уплотнительная крышка оказалась повреждена. Выяснилось, что цеховая пыль проникла внутрь подшипника через поврежденное уплотнение, а смазка потеряла свои свойства из-за загрязнения. Сочетание этих факторов привело к серьезному износу. После замены подшипников на модели с усиленным уплотнением, установки пылезащитного кожуха и нормализации графика смазки проблема износа двигателя была полностью решена, а срок службы увеличился более чем до 1 года.

III. Резюме: основные меры профилактики

Основными причинами обоих видов неисправностей являются аномальные нагрузки, неправильный монтаж, нарушение смазки и попадание инородных тел. Ключ к эксплуатации и обслуживанию заключается в ежедневной профилактике:

1. Регулярные проверки: выявление аномалий методами «осмотра, прослушивания, ощупывания и измерения».
2. Правильная смазка: выбор подходящего типа смазки и ее регулярная замена.
3. Правильная установка: обеспечение точности, предотвращение повреждений и попадания загрязнений.
4. Оптимизация условий эксплуатации: предотвращение перегрузок, обеспечение надежной герметизации и защиты.

Надеемся, что эта статья поможет вам эффективно справляться с неисправностями подшипников и обеспечит стабильную работу двигателя.
